Применяемые в машиностроении цепи по характеру выполняемой ими работы делятся на три основные группы: приводные, тяговые и грузовые. Приводные цепи получили наибольшее распространение.

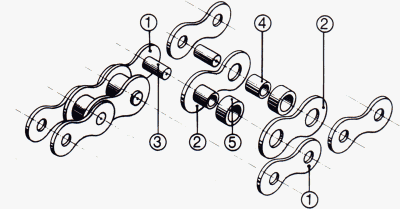

Они работают как при малых, так и при больших скоростях ( до 30 – 35 м/с). Одной цепью можно приводить в движение одновременно несколько валов. Рис.1.Роликовая цепь: 1-наружная пластина; 2- внутренняя пластина; 3 - валик; 4 - втулка; 5 - ролик.

Роликовые и втулочные цепи составляются из звеньев: внутренних, наружных, соединительных и переходных. Основной размерный параметр роликовых и втулочных цепей – шаг цепи ( t ), равный расстоянию между осями двух смежных роликов. В зависимости от отношения шага цепи ( t ) к диаметру ролика ( D ), роликовые цепи делятся на нормальные, называемые иногда короткошаговыми ( при t / D 2 ), и длиннозвенные ( при t / D > 2 ). Отношение t / D учитывается при построении профиля зуба звездочки.

Внутреннее звено состоит из двух внутренних пластин, в отверстиях которых запрессованы с натягом две втулки. С целью уменьшения износа зубьев звездочки в роликовых цепях, на втулку, перед сборкой звена, надевают ролик, который свободно вращается на втулке. Ролик зацепляется с зубом звездочки. Расстояние между внутренними пластинами определяет толщину зуба звездочки в поперечном сечении.

Наружное звено образуется при сборке внутренних звеньев с наружными пластинами. Наружные и внутренние пластины выполняются в виде “восьмерки” или с прямыми гранями. Втулки изготавливаются цельными или свертными. От втулки зависит нормальная подвижность цепи в продольном и поперечном направлениях, свободное вращение ролика и надежность сопряжений с внутренней пластиной. Ролики тоже выполняются как цельными, так и свертными ( для цепей малых шагов). Свободное вращение их на втулках обеспечивается радиальными и боковыми зазорами.

Соединительное звено служит для соединения двух концов однорядной или многорядной цепи, если она имеет четное число шагов. Два соединительных валика запрессовываются в наружную пластину, образуя соединительную вилку; на два других конца валиков надевается соединительная пластина, укрепляемая на валиках пружинным замком, шплинтами или штифтом.

Переходное звено позволяет собирать цепь с нечетным числом шагов.

Роликовые многорядные цепи составляются из 2 , 3 или 4 рядов ( ветвей ) с использованием деталей однорядных цепей соответствующего типа. В поперечном направлении ряды соединяются с помощью удлиненного валика.

Пример маркировки цепи согласно ГОСТ 13568-75:

Цепь приводная роликовая однорядная нормальной серии с шагом 19,05 мм с разрушающей нагрузкой 3180даН:
Цепь ПР-19,05-3180 ГОСТ 13568-75
